TINKINTOS JŪRŲ TECHNINĖS ĮRANGOS OEM / ODM

Individualizuota jūrinė aparatinė įranga dideliems našumo reikalavimams

Pasidalykite savo piešimo ir taikymo reikalavimais. Mes peržiūrime pagaminamumą, kuriame funkcinius pavyzdžius ir susitarti dėl bandymų prieš perkeliant patvirtintus reikalavimus į gamybą.

Aptarkite individualų projektą Peržiūrėkite inžinerinius projektus

Pradėkite nuo toliau pateiktos projekto informacijos. Mūsų inžinierių komanda atsakys pateikdama piešinio pateikimo kanalą.

Dizaino peržiūra ir vidaus įrankiai

Prieš išleidžiant įrankius, peržiūrima geometrija, proceso rizika ir tikrinimo taškai.

Funkcinis prototipų kūrimas

Prieš gaminant mėginius patikrinama, ar jie tinka, juda ir yra suderinti taikymo reikalavimai.

Našumo patvirtinimas ir nuoseklumas

Patvirtinti standartai tampa gamybos patikrinimų pagrindu. Vėlesnės partijos tikrinamos pagal tą patį sutartus kriterijus.

Pasirinkti inžineriniai projektai

Du inžinerinio valdymo pavyzdžiai: amortizatoriaus vyrių veikimo gerinimas dėl liejimo tikslumo ir tikrinimas vairo nuleidimas po galutinio suvirinimo.

ATVEJIS 01 · VEIKSMŲ PLĖTRA

Amortizatoriaus lanksto našumo gerinimas liejant Tikslumas

Išsiaiškinę užsakovo reikalavimus, išgryninome investicijų liejimo proceso tikslumą per keletą iteracijų ir išbandė peržiūrėtą vyrį.

Kliento reikalavimas

Klientui reikėjo amortizatoriaus vyrio, kuris išlaikytų reikiamą dangčio valdymą kampo diapazonas po pakartotinio naudojimo. Išlikti nepažeistas nepakako: turėjo būti ir amortizacinės savybės įvertino.

Inžinerinis tobulinimas

Patobulinome silicio dioksido liejimo procesą, kad pagerintume vyrių matmenų tikslumą komponentų, todėl amortizacija yra geresnė.

Klientų peržiūros rezultatas

Klientas peržiūrėjo čia pateiktus rezultatus po patobulinimo ir buvo patenkintas pakeistais vyriais pasirodymas projektui.

Kodėl amortizavimo praradimas pirmiausia atsirado šalia uždaros padėties?

Atliekant šią bandymo sąranką, uždarytas dangtis yra beveik horizontalus. Todėl jo svoris sukuria didžiausią uždarymo momentas šalia uždaros padėties. Silpnėjant slopinimo efektyvumui, tampa nepakankama kontrolė pirmiausia matomas šiame kampų diapazone.

Iliustracinis mechaninis santykis. Kreivė rodo santykinį dangčio uždarymo momentą, o ne išmatuotą vyrį slopinimo sukimo momentas.

Po tobulinimo slopinimo bandymo įrašas

Viena pora patobulintų vyrių gauta 2025 m. gegužės 6 d. · 1,6 kg dangtis · Penki kampų diapazonai

Gerai / Unstable / NG - kokybinės būsenos įrašai iš pirminio bandymo įrašo.

Įrašytas atidarymas/ Uždarymo skaičius	0–30°	30–45°	45–60°	60–70°	70–90°
100	Gerai	Gerai	Gerai	Gerai	Gerai
200	Gerai	Gerai	Gerai	Gerai	Gerai
250	Nestabilus	Gerai	Gerai	Gerai	Gerai
300	NG	Nestabilus	Gerai	Gerai	Gerai
800	NG	NG	Nestabilus	Gerai	Gerai
1100	NG	NG	NG	Nestabilus	Gerai
1 800	NG	NG	NG	NG	Nestabilus
2000	NG	NG	NG	NG	Slopinimas daugiausia prarasta

Užregistruotuose 100 ir 200 atidarymo ir uždarymo operacijų kontroliniuose punktuose buvo visi penki kampai pažymėtas gerai. Pirmasis nestabilus įėjimas pasirodė esant 250 laipsnių 0–30 ° diapazone. Vėlesni įrašai rodo paveiktas diapazonas plečiasi tęsiant bandymus. Esant 2000, rekordas rodo NG pirmuosiuose keturiuose kampų diapazonuose ir slopinimas iš esmės prarandamas 70–90° diapazone. Matomų įtrūkimų sąraše neužfiksuota patikros punktai.

ATVEJIS 02 · GAMYBOS PASIKARTOJIMAS

Vairo eigos valdymas po galutinio suvirinimo

Ratlankio taisymas po siūlės suvirinimo yra tik tarpinis žingsnis. Stipinų ir stebulės suvirinimas į apdailą ratas gali sukelti tolesnį judėjimą, todėl po galutinio surinkimo suvirinimo dar kartą patikrinamas nutekėjimas.

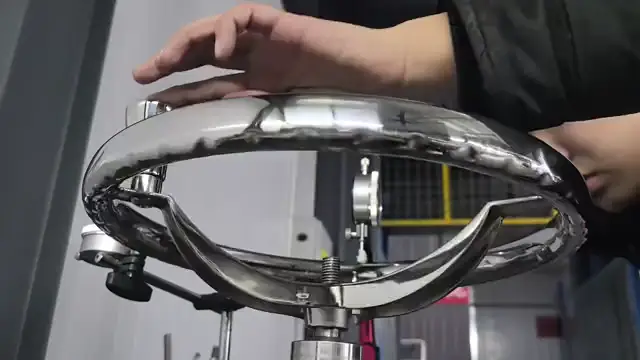

Suvirinimo su ciferblatu rodykle patikrinimas.

Gamybos seka

1 Ratlankio riedėjimas

2 Ratlankio siūlių suvirinimas

3 Pradinis ratlankio tvirtinimas

4 Ratlankių poliravimas

5 Galutinis suvirinimas

6 Rinkimo indikatoriaus paleidimo patikrinimas

7 Korekcinis teisingumas

8 Pakavimas

Galutinis suvirinimo patikrinimas

Užbaigtas ratas tikrinamas ciferblatu per visą sukimąsi ir prireikus koreguojamas pakavimas. Šie patikrinimai yra gamybos sekos dalis, o ne tik mėginio patvirtinimas.

Nurodytas tikrinimo limitas – ši programa

±2,5 mm

Iki 2,5 mm aukštyn ir 2,5 mm žemyn sutartoje patikros sąrankoje.

Prieš pakavimą gamyba kontroliuojama iki griežtesnio vidinio tikslo. Patikrinimo nustatymas ir priėmimas limitas susitariamas kiekvienam projektui.

Nuo inžinerijos apžvalgos iki gamybos

Kiekvienas pritaikytas projektas eina struktūriniu keliu – nuo jūsų reikalavimų patvirtinimo iki nuoseklių gamybos partijų pristatymo.

01

Reikalavimų patvirtinimas

Suderinkite savo reikalavimus.

OĮGPeržiūrėkite ir optimizuokite savo piešinį

ODMKurkite kartu pagal savo koncepciją

02

Dizainas gamybai

Patikslinkite dizainą, kad jis būtų paruoštas gamybai.

OĮGPritaikykite savo brėžinį, kad būtų galima pagaminti

ODMSukurkite gamybai paruoštą dizainą nuo koncepcijos

03

Prototipas ir patvirtinimas

Padarykite funkcinį pavyzdį. Patikrinkite matmenis, tinkamumą, paviršiaus apdailą ir veikimą pagal sutartas specifikacijas. Pataisymai ir problemos turi būti išspręstos prieš pradedant gaminti.

04

Gamybos maršruto patvirtinimas

Išsiųskite patvirtintą pavyzdį, kad galėtumėte atlikti praktinę peržiūrą. Patvirtinus, užbaigiame serijinės gamybos įrankius, proceso parametrus, tvirtinimo detales ir tikrinimo kriterijus.

05

Kontroliuoti gamybą

Vykdykite gamybos užsakymus pagal užrakintą bazinę liniją. Patvirtinti brėžiniai, tikrinimo įrašai ir kokybės kontrolės punktai perduodami, kad kiekviena partija būtų nuosekli.

Būsime sąžiningi – mums rūpi šis darbas.

Iš esmės tai matome kaip pokalbį. Jūs pateikiate galutinio naudojimo patirtį, produkto viziją, kuria buvote nešiojasi metų metus. Mes suteikiame dešimtmečių liejimo patirtį, DFM discipliną ir pilno masto gamybos pajėgumus. Kai šios dvi pusės susijungia, manome, kad tai, kas išeina, yra tai, ko nė viena negalėjo sukurti viena.

Mūsų partneris Australijoje praleido trisdešimt metų šioje pramonėje. Aštuoniolika iš tų metų jis tobulino savo koncepciją, pateikti patentus ir ieškoti, kas galėtų tai įgyvendinti. Mes padarėme. Ir būti dalimi tai mums reiškė labai daug.

Žinome, kiek daug minčių ir atkaklumo gali slypėti už produkto idėjos. Kai kas nors mumis pasitiki, kad padėsime tai padaryti tiesa, mes į tai žiūrime rimtai. Ir tai yra šio darbo dalis, kuri mums nuoširdžiai patinka.
